Verkabelung:

Lautsprecher-
verkabelung

Strom-
verkabelung

Kofferraum-
ausbau

Für eine Detailansicht einfach auf das entsprechende Bild klicken.

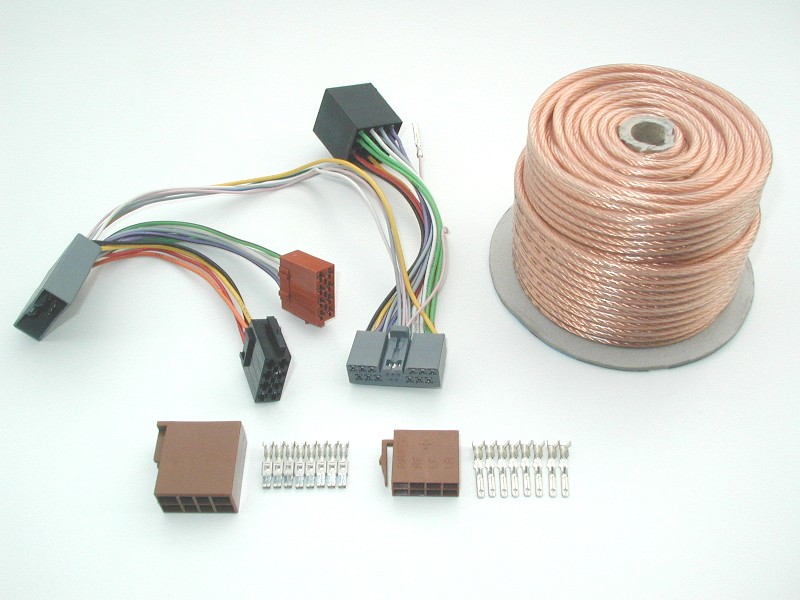

Benötigte Materialien:

1 Adapterkabel Typ ISO2CAR.86131 (21,53€)
1 Autoradio DIN-Stecker (4,00€)
1 Autoradio DIN-Buchse (3,00€)
4 Meter einadriges Kabel 1,5mm²
32 Meter Lautsprecherkabel 2,5mm²
Kabelbinder

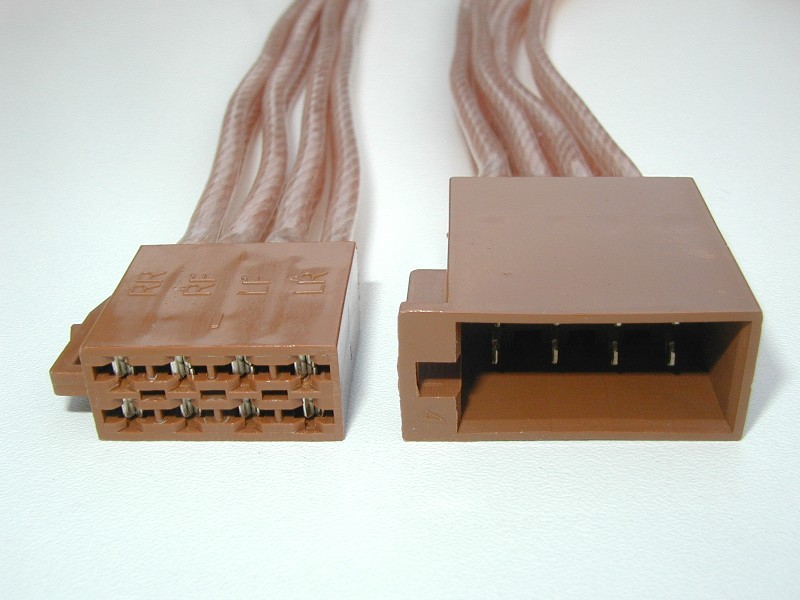

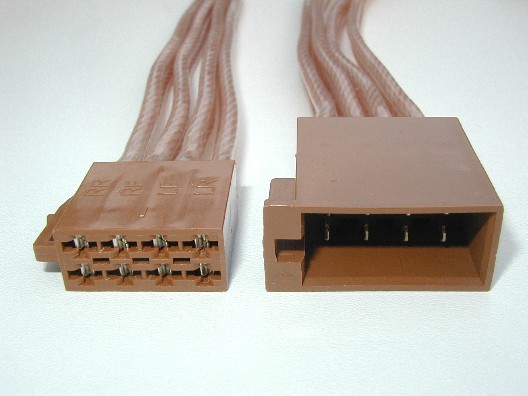

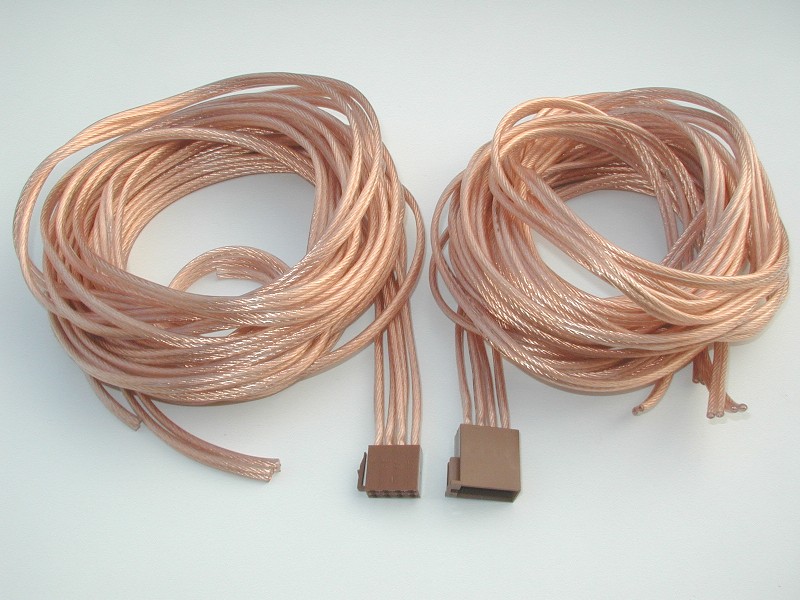

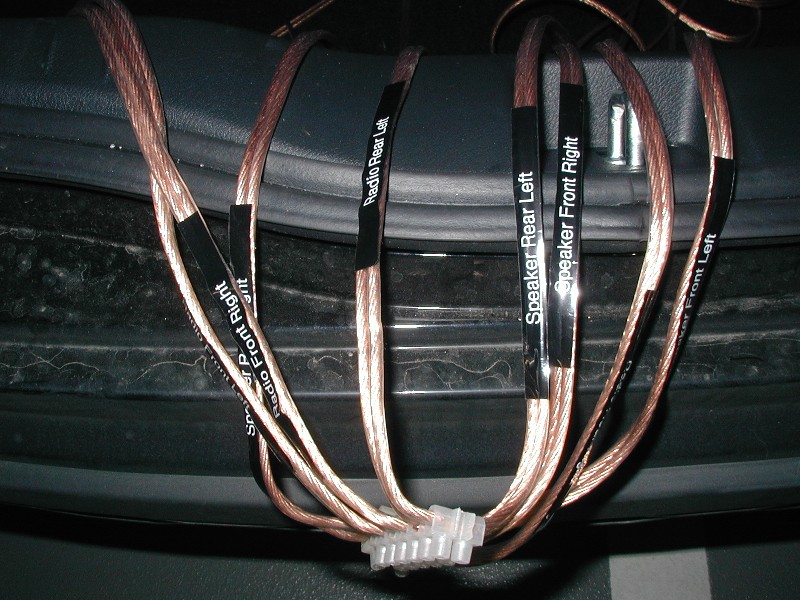

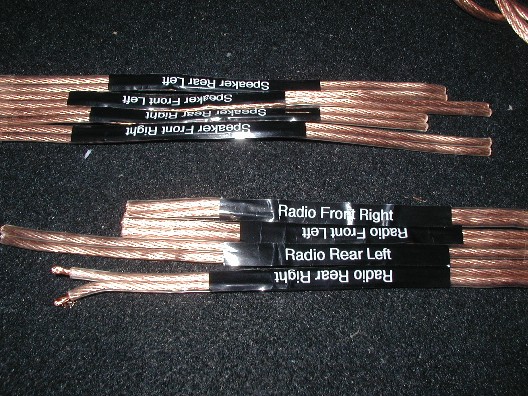

Als erstes werden 8 Lautsprecherkabel mit jeweils 4 Metern Länge konfektioniert. Diese werden an den DIN-Stecker und die Buchse angecrimpt oder geschraubt, je nachdem welche Ausführung gewählt wurde.

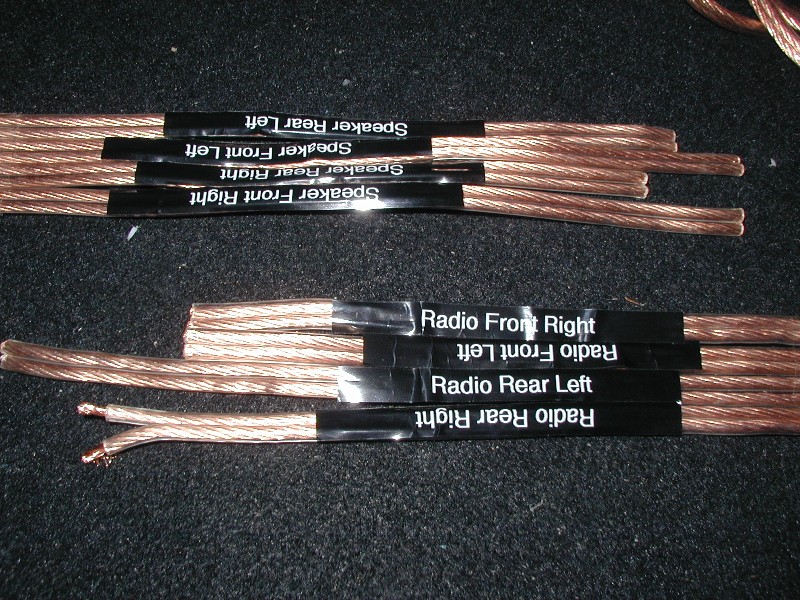

Dabei unbedingt die Polung beachten (Ist auf den Steckergehäusen aufgedruckt) und die Kabelenden beschriften (VL/VR/HL/HR)

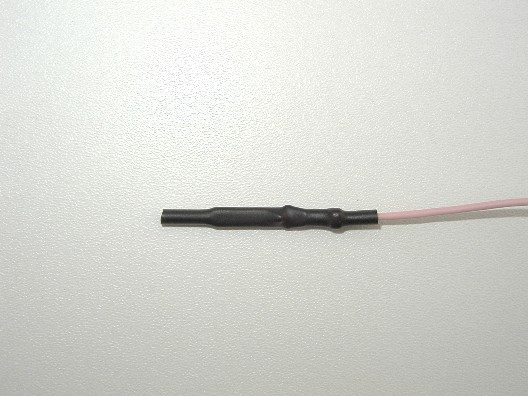

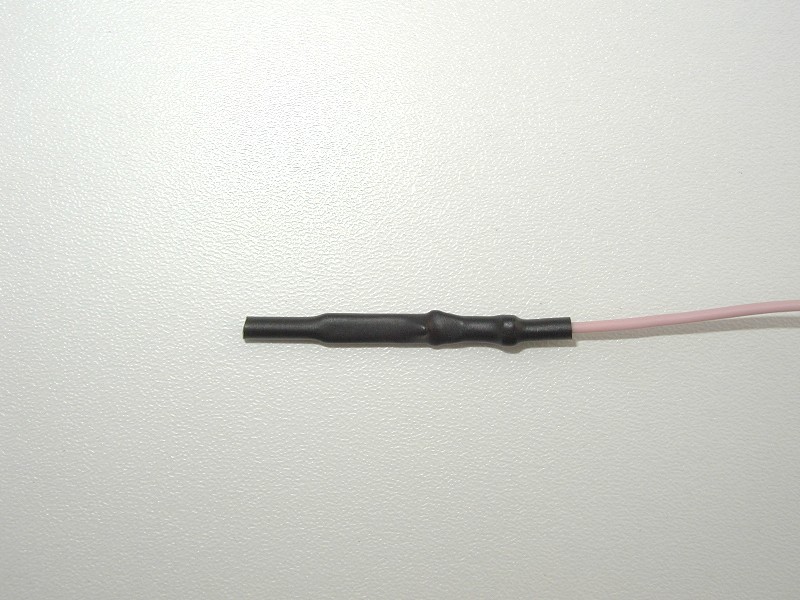

Bei dem Adapterkabel ist ein Kabel mit einem Anschlusskabel versehen, welches für diesen Umbau nicht benötigt wird. Dieses wird mit Schrumpfschlauch oder Isolierband ummantelt um Kurzschlüsse zu vermeiden.

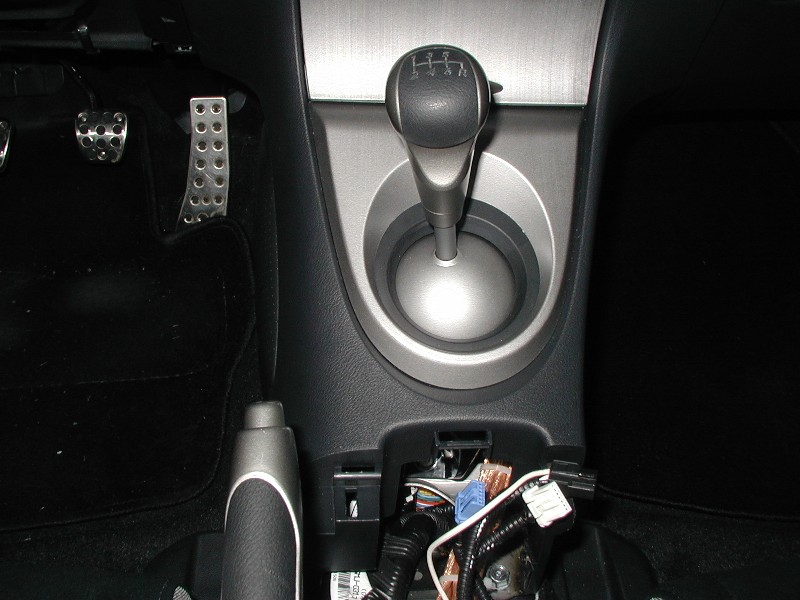

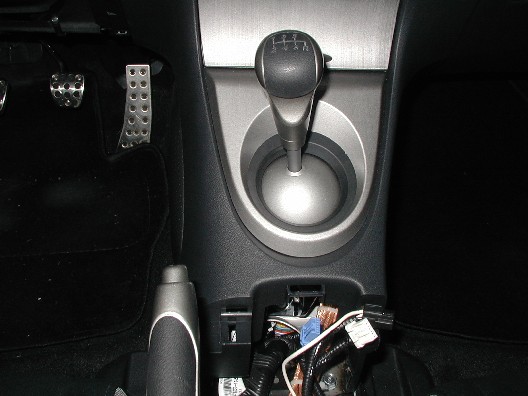

Entfernen der Mittelkonsole: Fahrer- und Beifahrersitz nach vorne schieben. Am hinteren Teil der Mittelkonsole befinden sich 2 Abdeckungen die leicht mit einem Schraubenzieher entfernt werden können. Dahinter befinden sich zwei Schrauben, diese entfernen. In Höhe des Aschenbechers ist dieser Teil der Konsole mit 3 Klammern befestigt, hier einfach nach oben ziehen. Sobald man die Konsole ein Stück angehoben hat, kann man die Kabel für Zigarettenanzünder und Sitzheizung entfernen.

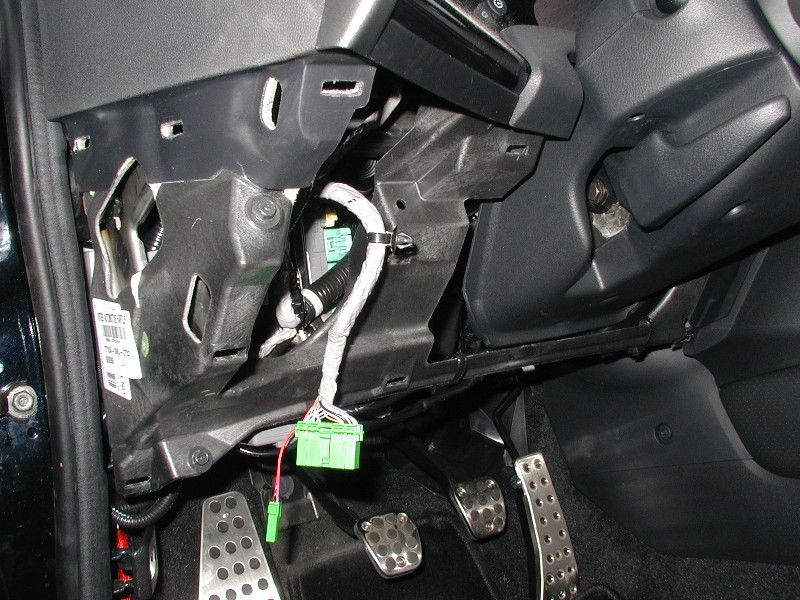

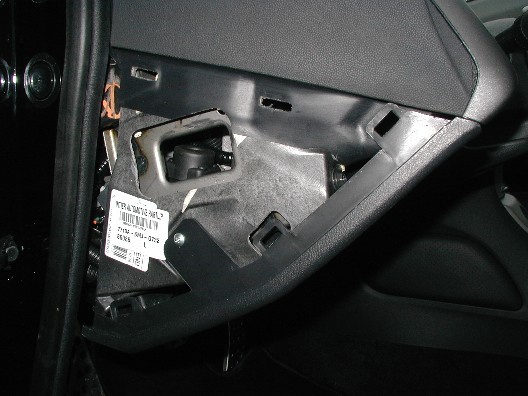

Um den vorderen Teil der Mittelkonsole zu entfernen muss zuerst die Abdeckung im Fussraum der Fahrerseite entfernt werden. Dazu links am Armaturenbrett die dreieckige Abdeckung abziehen und die eine Schraube lösen. Dann kann die komplette Abdeckung im Fussraum entfernt werden, dabei die Kabel für die Fussraumbeleuchtung und die Bluetooth-Freisprecheinrichtung abziehen.

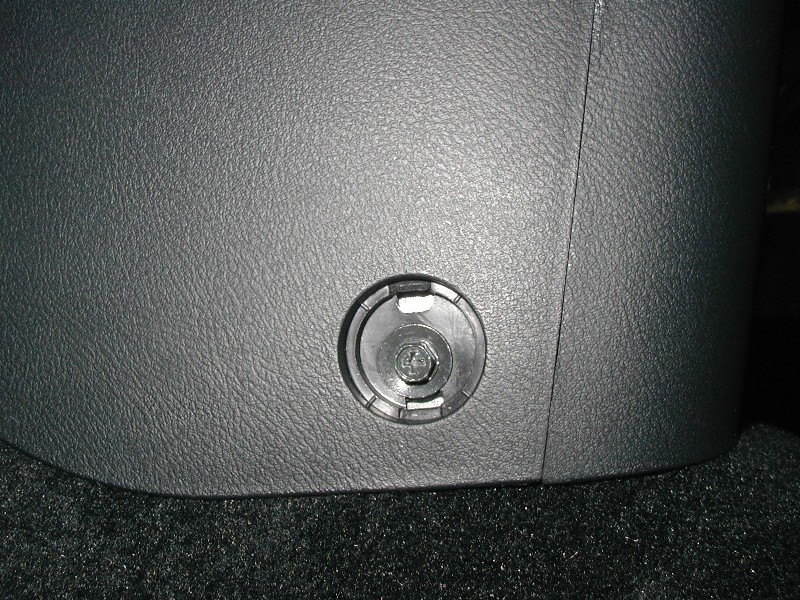

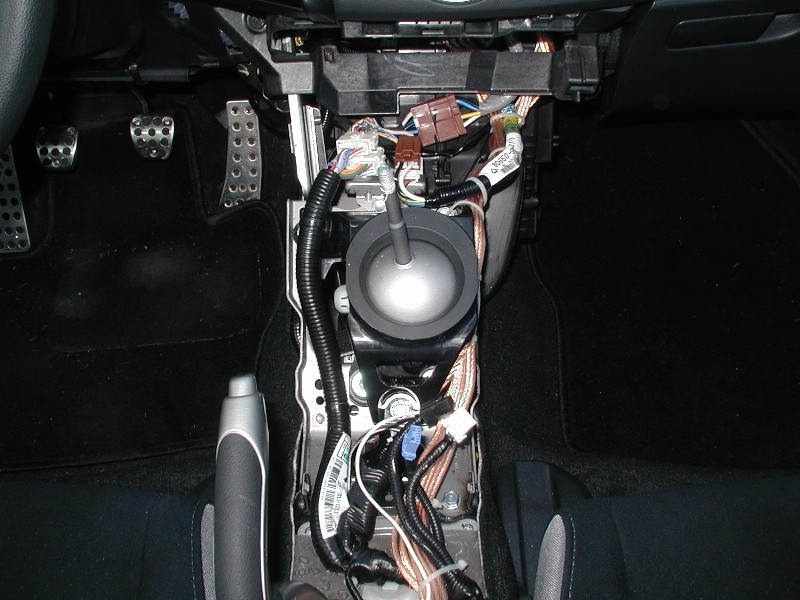

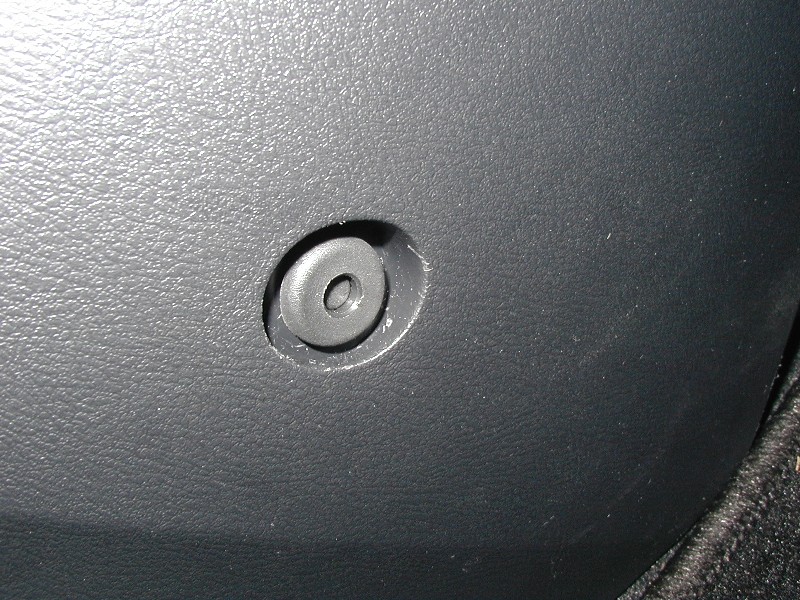

Links und rechts der Mittelkonsole befinden sich noch zwei Befestigungspunkte. Diese durch hereindrücken des Stifts in der Mitte entfernen. Der Rest der Kosole ist Honda-typisch nur eingeklickst, einfach ziehen. Rückwärtsgang einlegen, Handbremse anziehen und dann kann mit etwas Geduld die Konsole nach oben entfernt werden.

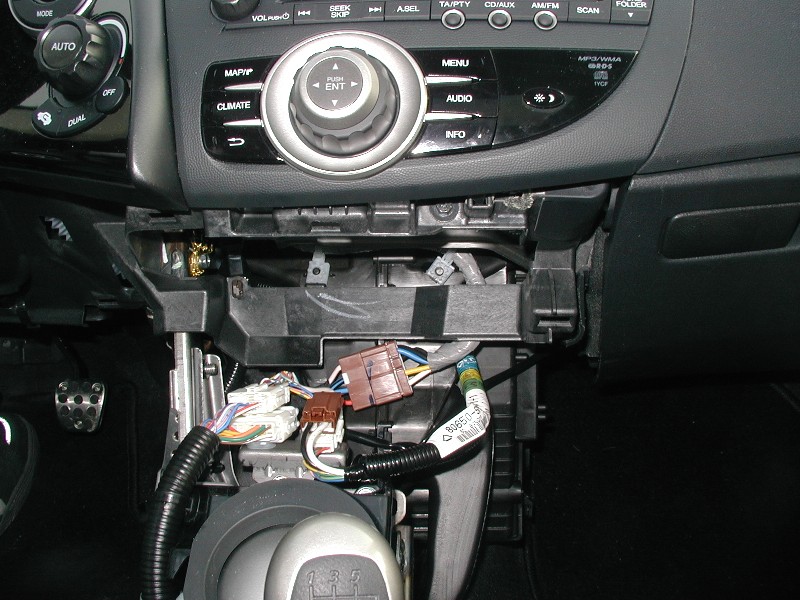

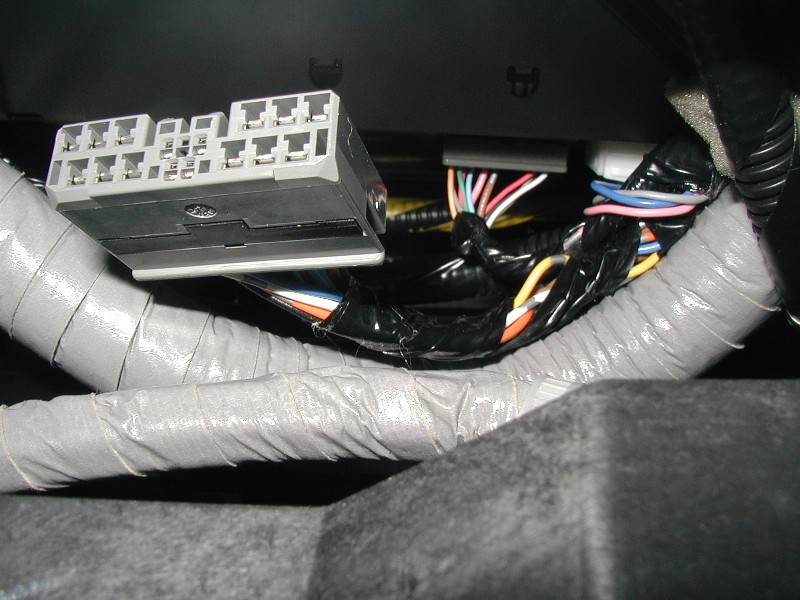

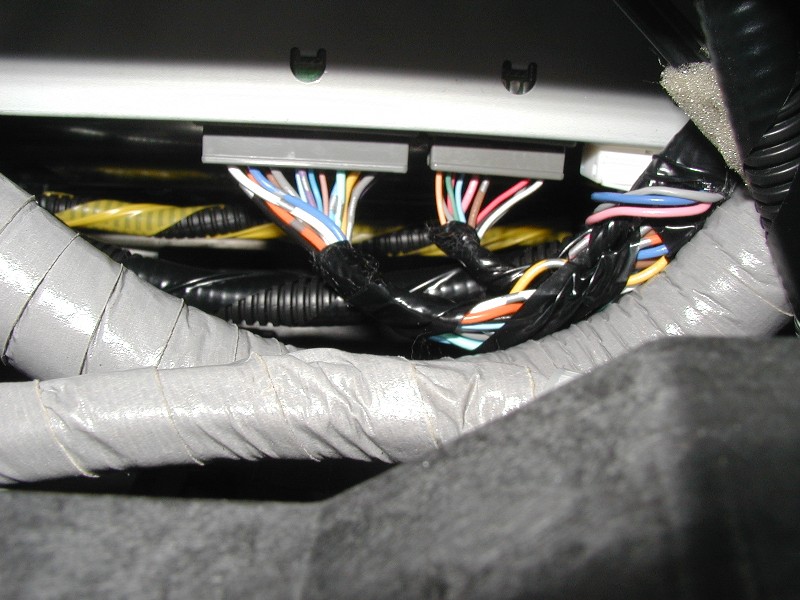

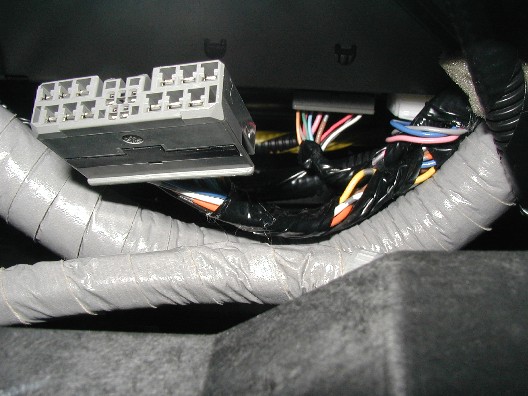

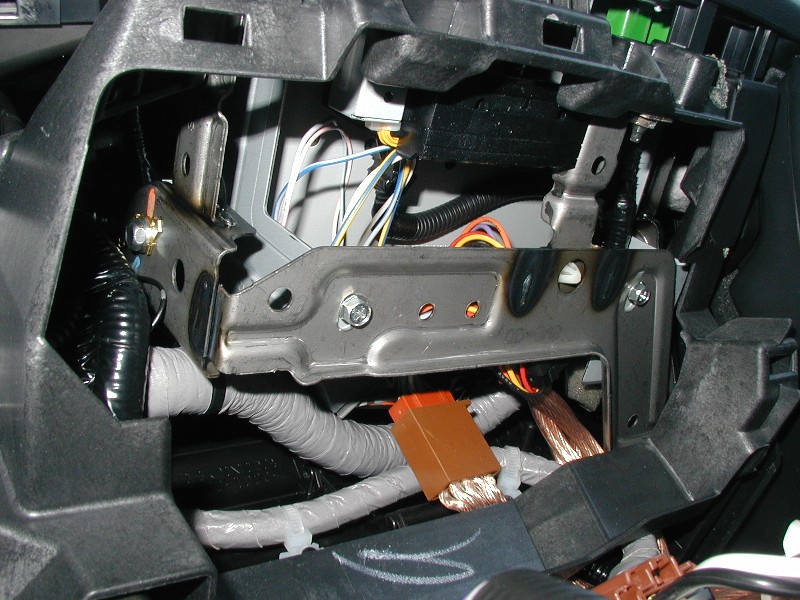

Jetzt kommt man von hinten an die Anschlüsse des Radios und zieht den breiten grauen Stecker ab.

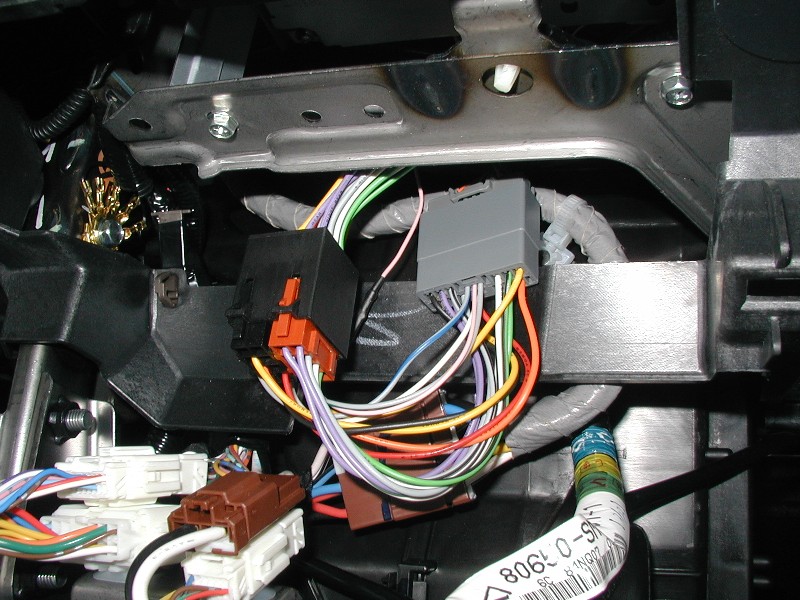

Als nächstes wird das ISO2CAR Adapterkabel zwischen Radio und abgezogenem Stecker gesteckt. Auch die DIN-Anschlüsse werden miteinander wie auf dem Foto verbunden. Das Radio jetzt testen, es sollte wie gewohnt funktionieren.

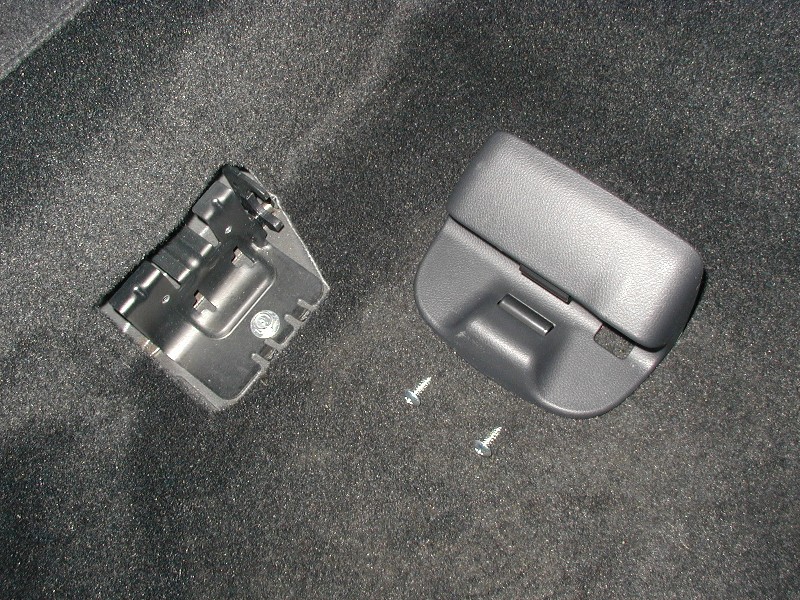

Kommen wir zum Verlegen der neuen Lautsprecherkabel. Zuerst werden die beiden Halterungen der Rücksitzbank entfernt damit der Teppich hinten angehoben werden kann.

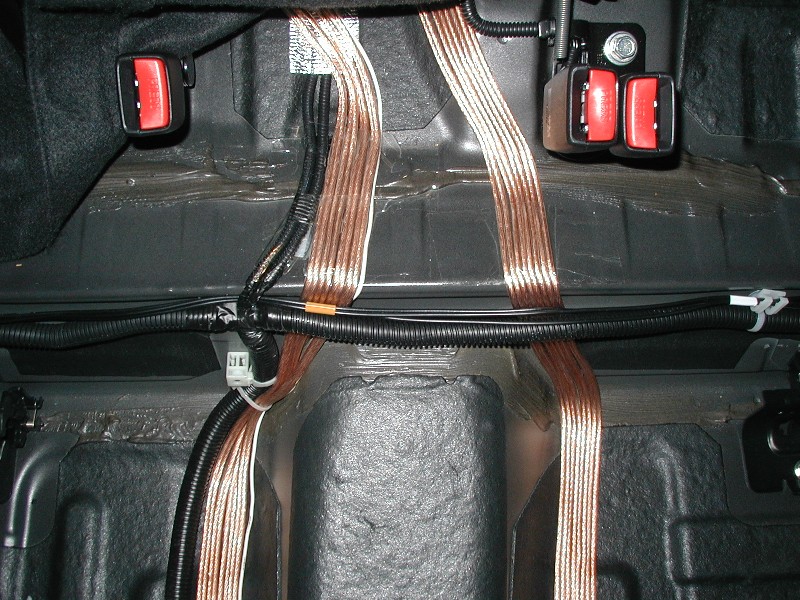

Unter Zuhilfenahme eines starren Kabels oder Draht werden die ersten 4 Kabel auf der Beifahrerseite gezogen.

Das ganze nochmal mit der Fahrerseite.

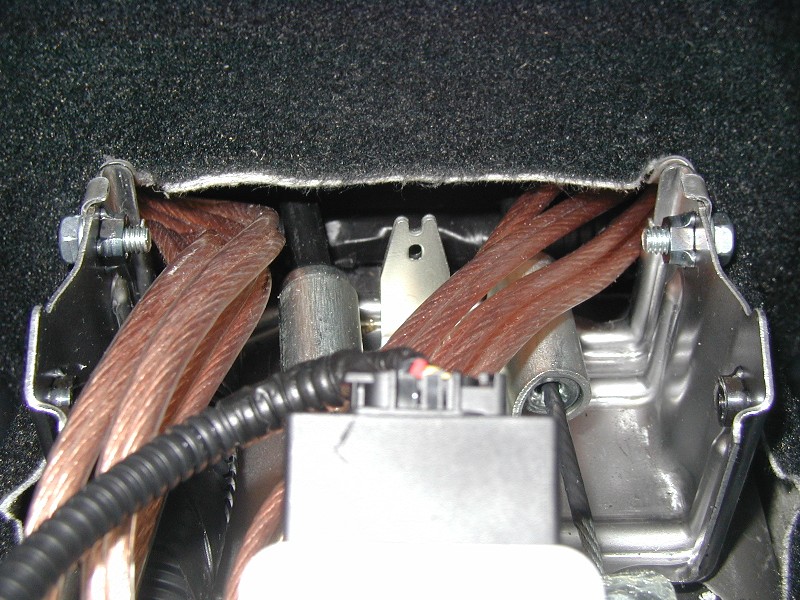

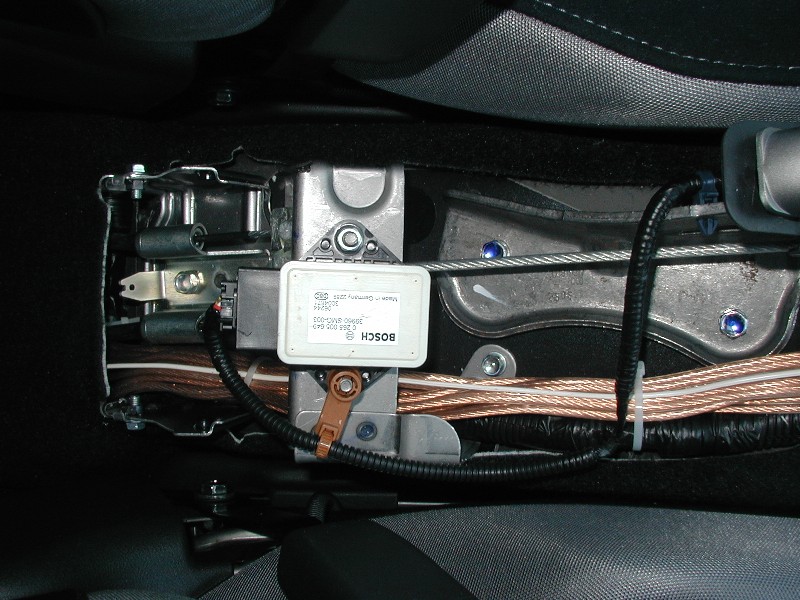

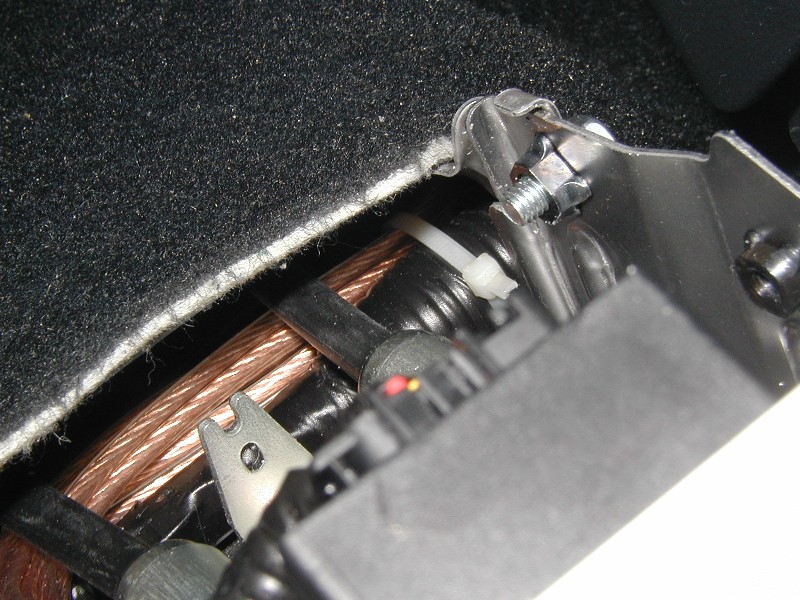

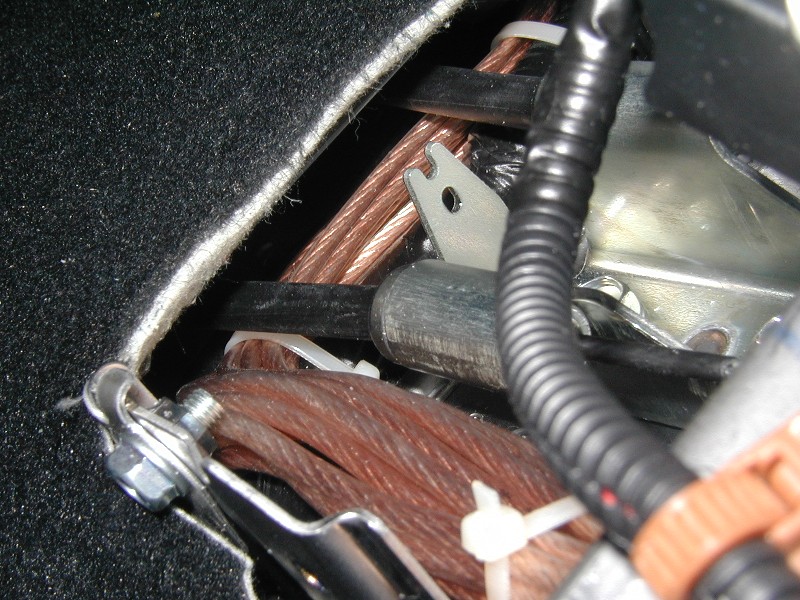

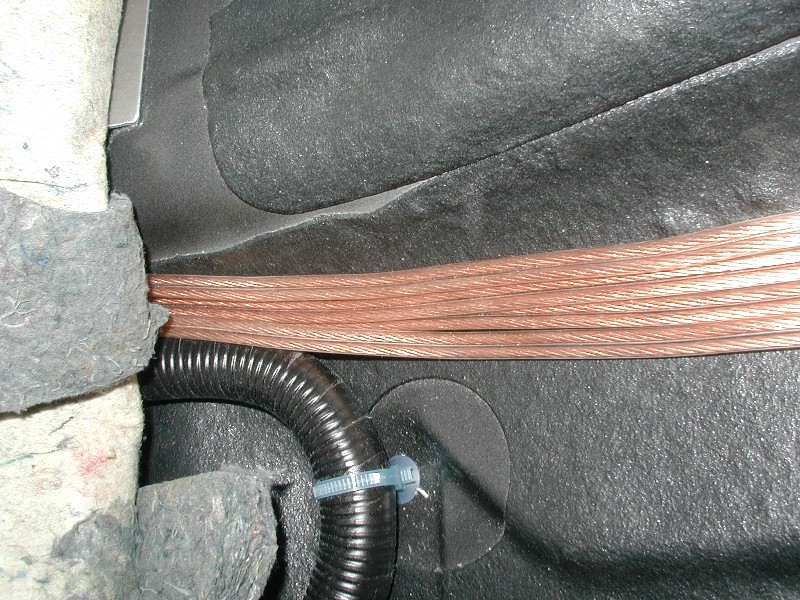

Damit die Kabel nicht an das Handbremsseil kommen werden sie mit Kabelbindern fixiert.

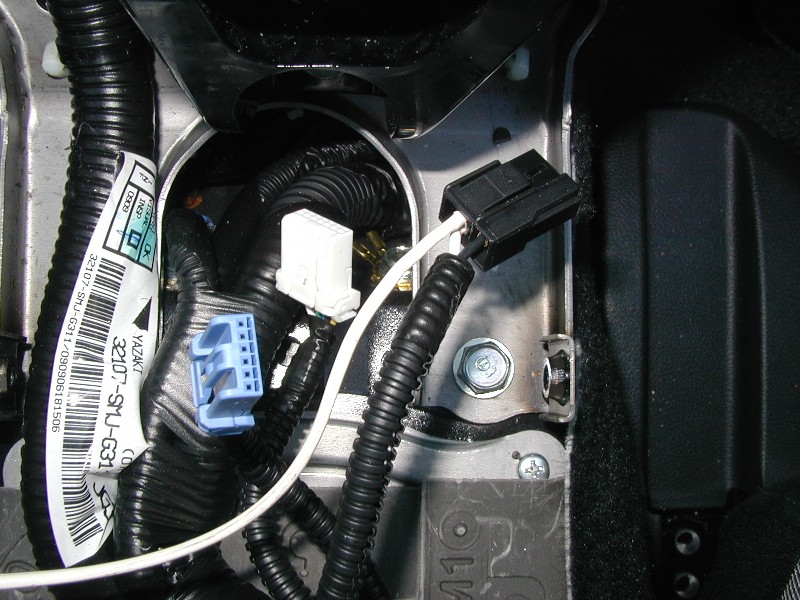

Bevor jetzt die Kabel endgültig verlegt werden schliessen wir ein Kabel an den Pluspol des Zigarettenanzünders. Das wird später die Remote-Leitung (Zündungsplus) für die Verstärker.

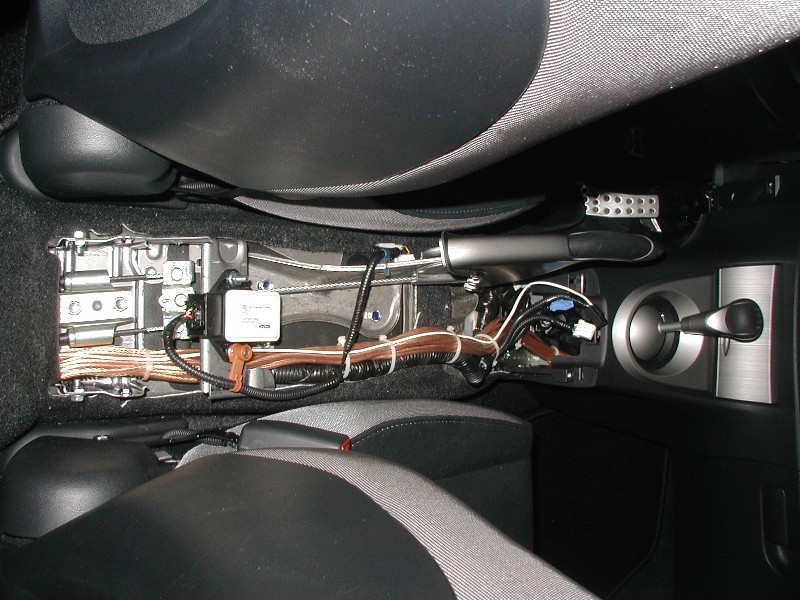

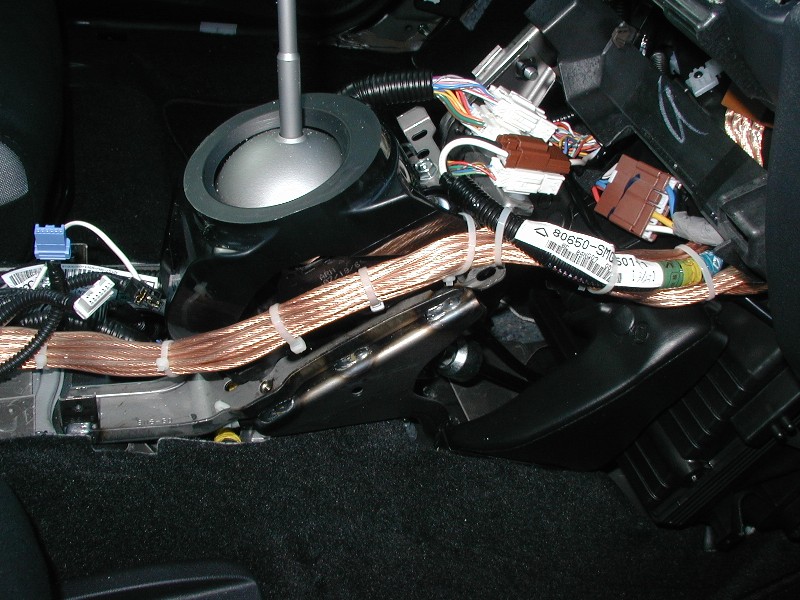

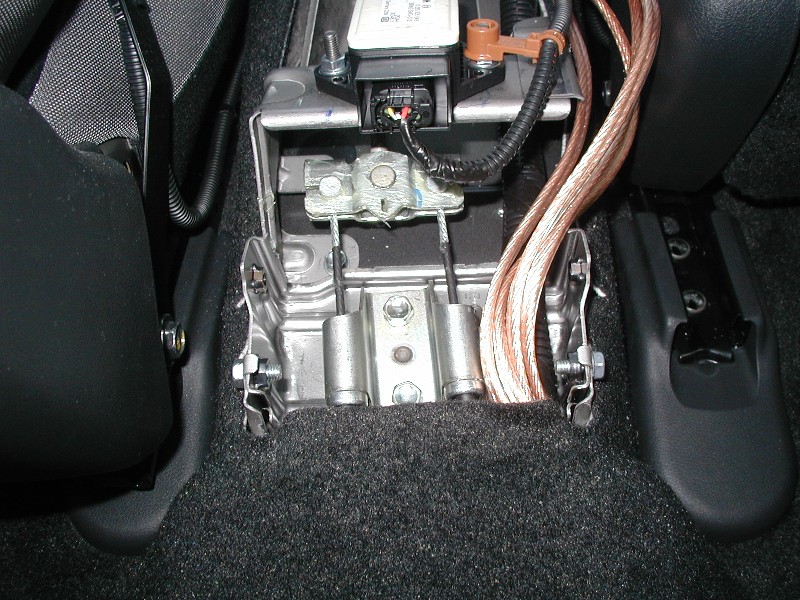

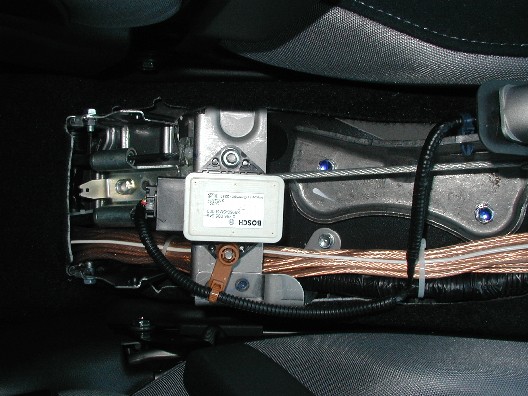

Die Kabel werden verlegt und mit Kabelbindern befestigt.

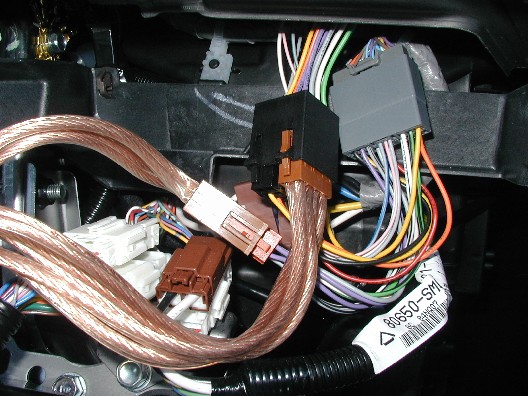

Die neuen Kabel werden jetzt an das ISO2CAR-Kabel angeschlossen.

Die Mittelkonsole kann jetzt in umgekehrter Reihenfolge wieder zusammengebaut werden.

Zum Kofferraum verlegen sich die Kabel jetzt fast von selbst ;-)

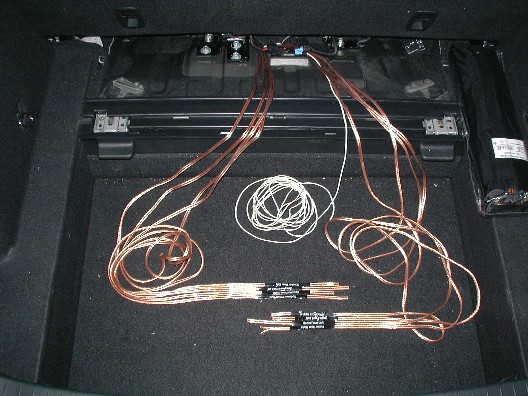

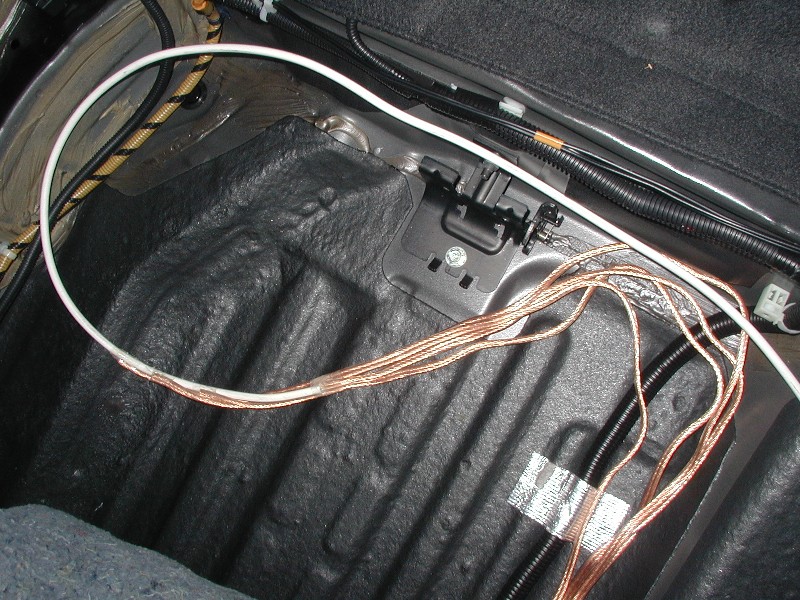

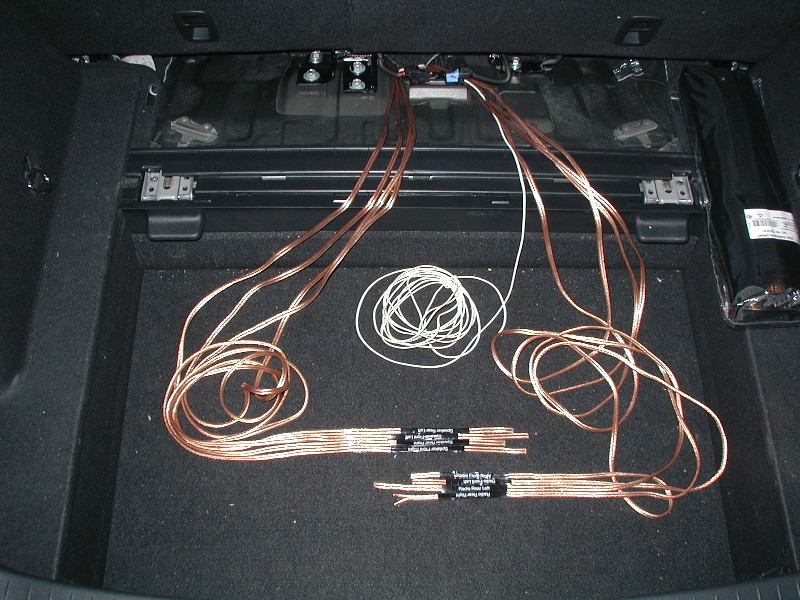

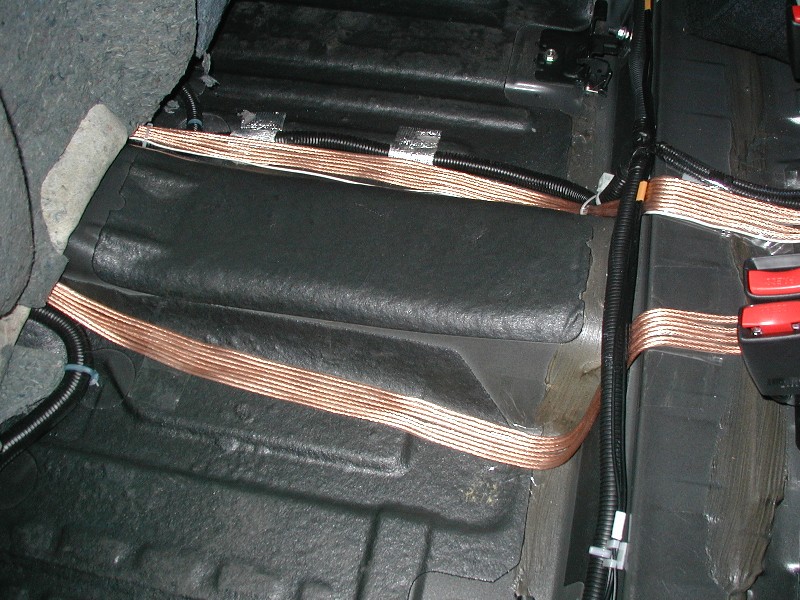

Kabel liegen jetzt bis in den Kofferraum. Bis die Stromkabel verlegt sind habe ich die Lautsprecherkabel erstmal mit Lüsterklemmen verbunden, sodass ich wieder Radio hören konnte ;-)


Hier geht's weiter zur Stromverkabelung

Hier geht's weiter zum Kofferraumausbau
